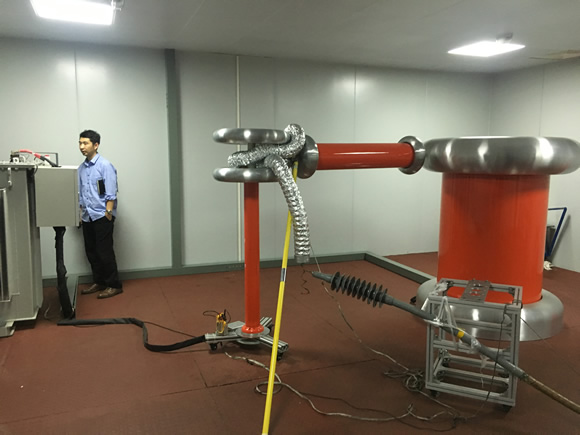

高压局放室内部

1、性能指标

屏蔽性能：0.15~1.6MHz≥60dB

背景噪声：≤2Pc(试品未带电时)

混响时间：t≤5s(400Hz时)

2、产品用途

适用于电缆、变压器、互感器开关以及电站等电压等级35KV及以下局部放电试验或冲击试验。

3、产品结构工艺

1） 屏蔽体采用优质镀锌钢板（冲微孔）加工成模框，夹导电衬用螺栓固定连接形成六面壳体。电磁密封性可靠，组装和拆卸工艺性上更便捷。

2） 屏蔽门

屏蔽大门（供试品进出））采用气密平移式结构；大门采用变频调速、PLC程序控制，触摸屏操作，开启平稳无噪声，具有防夹安全功能，外表面装饰根据客户需求；屏蔽小门（供人员进出）可根据客户需求定制手动或电动开启。

3） 屏蔽附件

通风波导窗、滤波器及屏蔽专用波导管。

4） 控制室

采用型钢框架或钢板拼装式结构；为了满足试品的试验要求、保证人员的操作安全，在

正对试验区域安装屏蔽观察窗，用于观察试品的运行情况；内部装修可根据客户需求定制。

4、产品规格

根据客户需求定制。
